Екологічно герметичний низькопрофільний компресійний диск. Моделі вантажопідйомністю 5 000 фунтів і 10 000 фунтів також можна використовувати для навантажень на розтяг. Веб-дизайн Shear забезпечує чудову продуктивність, а його низький профіль робить його ідеальним для застосувань, де висота є критичною. Діапазон потужностей від 5 000 фунтів до 100 000 фунтів. У комплекті з кабелем тензодатчика довжиною 50 футів.
-
Повномасштабний вихід:
4,0 мВ/ВВихідний опір:
від 5 000 до 50 000 фунтів: 350 (± 3) Ом
100 000 фунтів: 700 (± 5) ОмВхідний опір:
від 5000 до 50 000 фунтів: 385 (± 5) Ом
100 000 фунтів: 770 (± 70) ОмМатеріал/обробка:
Високолегована сталь, нікельованатемпература:
Робочий діапазон
Від 0 °F до 150 °F (від -18 °C до 65 °C)Тип ущільнення:
Екологічний захист, IP67Безпечне перевантаження:
150% повної шкалиБезпечне бокове завантаження:
100% повна шкалаНомінальне збудження:
15 В постійного струму (15 В максимум)нелінійність:
0,05% повної шкалиГістерезис:
0,02% повної шкалиОпір ізоляції:
2000 МОмДовжина кабелю:
50 футівДіаметр кабелю:
Від 5000 до 25000 фунтів: 0,200 дюйма
Від 50 000 до 100 000 фунтів: 0,305 дюйма
Поліуретанова курткаКод кольору кабелю:
Червоний + Збудження
Чорний – Збудження
Зелений +сигнал
Білий – сигналГарантія:
Дворічний обмеженийСхвалення:
cFMus -

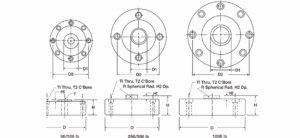

Номінальна місткість T R D D1 D2 H H1 H2 T1 T2 фунт/дюйм 5,000* до 10,000* 5/8-18 UNF-3B — 4.12 1.26 3.50 1.37 0.12 -— 0.28 0.406 x .283 DP 25,000 до 50,000 — 0.875 4.75 1.53 4.00 2.12 0.50 0.30 0.34 0.508 x .38 DP 100,000 — 0.875 5.50 1.98 4.60 2.25 0.25 0.30 0.41 0.626 x .4 DP * Моделі на 5000 фунтів і 10 000 фунтів можна використовувати для навантажень на стиск і розтяг, для навантажень на стиснення необхідна чаша навантаження, артикул 33616. -
Booklet rl90000
